その他周辺機材

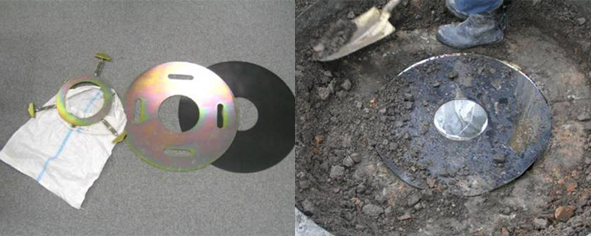

ガラ受けプレートセット

掘削作業等にて生じる受枠周辺の土砂がマンホール内に落下するのを防ぎ、土砂除去作業の効率化を図ります。

3ヶ所のアングルによりマンホール斜壁へ確実に固定できます。

ガラ受けフォームセット

掘削作業等にて生じる受枠周辺の土砂がマンホール内に落下するのを防ぎ、土砂除去作業の効率化を図ります。

工具等を使わずに、マンホール斜壁へ簡単に取付けることができます。

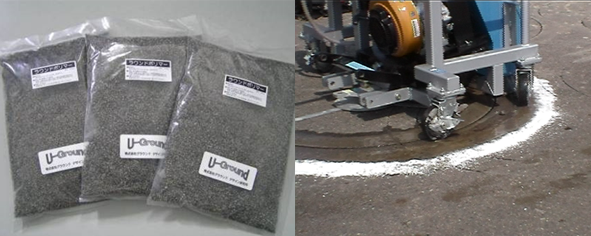

ラウンドポリマー 2.0kg

切断時に生じるのろを吸収し広がりを防ぎます。切断後の清掃作業を簡易化させます。

のろ対策が容易にできるとともに高炉スラグを使用しており、環境へ配慮しています。


※画像はイメージ用に白くしてあります。

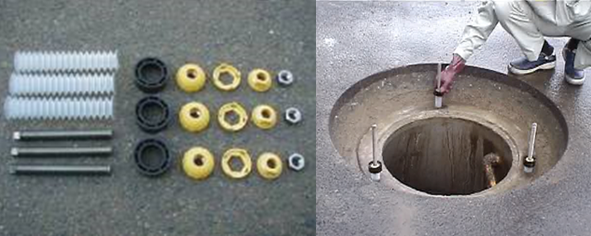

ボルト緊結セット

レベル調整駒を回転させることで簡単に受枠の高さ調整ができます。

また球面形状のため、受枠変形の要因となるトルクの締め付け力を緩和させる効果があります。

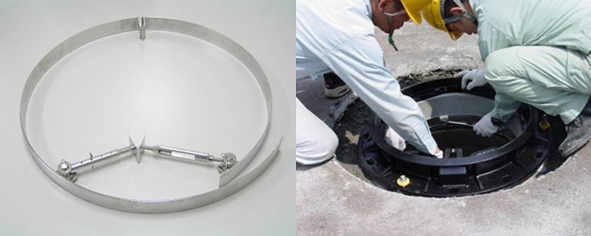

内型枠バンドφ600mm

マンホール蓋調整部の無収縮モルタル施工において、内シールフォームを補強し、斜壁のクラックや欠けによるモルタルの漏れを極力防止します。

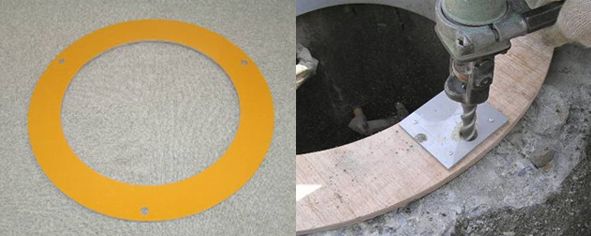

アンカー位置決め治具PCD760

あと施工アンカーの施工において、削孔する際の位置決め治具です。

アンカーの削孔精度の向上と、軽量なので作業負荷を軽減できます。

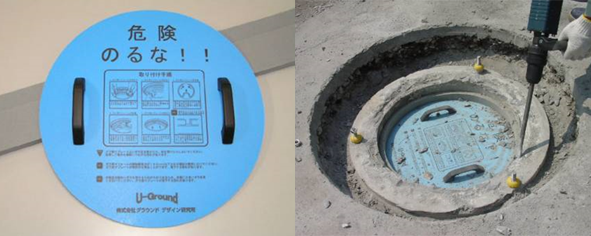

センタリングカバーφ634mm用

路面にコンクリート釘を打ち込んで治具を固定することなく、マンホール蓋を取り外して受枠に置くだけなので、カッターの切断位置を容易に設置することが可能です。φ634mmマンホール蓋専用のセンタリング治具です。

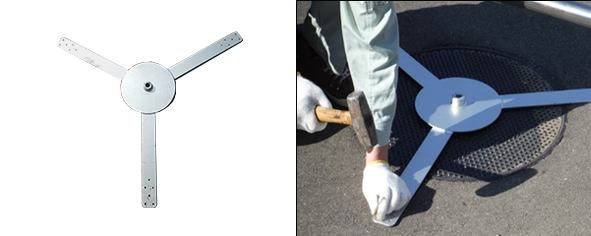

センタリング治具

GMラウンドカッターの切断円の中心を決めるための治具です。コンクリート釘を使ってマンホール蓋周辺で固定し、切断位置を決めます。

標準品としてφ600マンホール蓋用オプション品としてφ600~φ900マンホール蓋兼用品を用意しています。

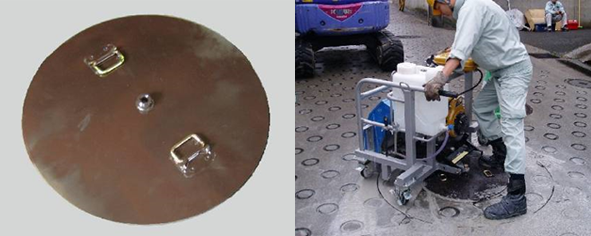

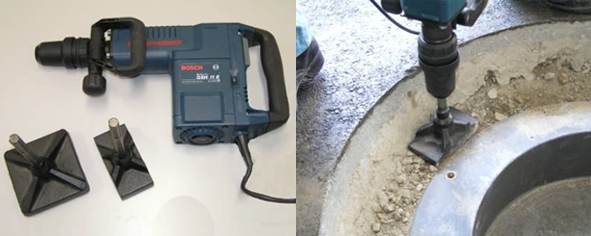

タンピングプレート

路盤部などの転圧において転圧スペースが十分に確保できない場合、本タンピングプレートを用いることで転圧が可能になります。

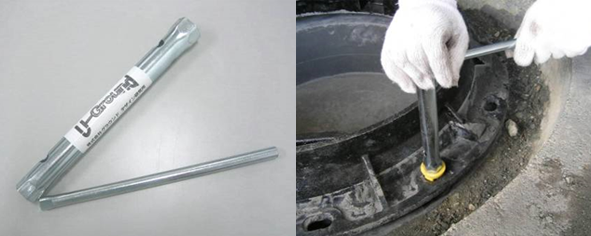

パイプボックスレンチ

ボルトが長く突出するところ、また受け枠緊結時の汎用スパナを回すスペースが十分確保できない場合などの使用に便利です。

1本でM16M12のナット締め付けに対応しています。

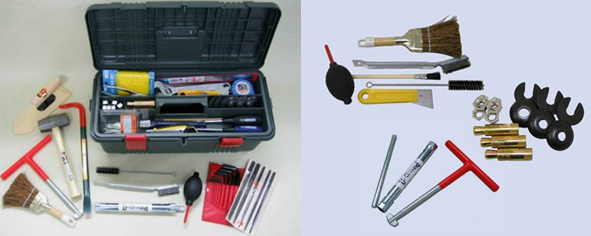

GM施工用工具セット

マンホール蓋取替工事に必要な工具を中心としたプロユースに耐え得る高品質な工具28点セットです。

他では入手不可能なオリジナル工具も取り揃えています。
